[JMOD-128-1] ISP다운로더내장 atmega128(AVR) 개발/실습 모듈
제품 소개
국내 최초로 기본 모듈 내에 프로그램(ISP) 다운로더 내장!!!
블루투스 시리얼 모듈(JMOD-BT-1) 장착 가능!!!
JMOD-128-1은 ATmega128 MCU를 이용하여, 다양한 기능을 구현하거나 시험해 볼 수 있도록 모듈 형태로 개발된 마이크로콘트롤러 모듈입니다. 개발자의 편의를 위하여 소형 모듈에서는 국내 최초로 프로그램(ISP) 다운로더 기능을 내장하고 있으며, USB 커넥터 하나로 전원 공급과 다운로드 수행, UART(RS232C) 인터페이스를 동시에 처리할 수 있는 기능도 제공합니다. ATmega128의 53개 GPIO 전체가 외부 핀으로 연결되어 있으며, 외부공급전원(VEXT)을 모듈의 공급전원으로 사용할 수도 있도록 하여 3.3V 등, 5V 이하의 입출력 신호 인터페이스도 가능하도록 하였습니다. 또한, 총 58핀의 인터페이스는 핀 간격이 모두 2.54mm로 되어 있어 일반 브레드보드나 외부 시스템에 쉽게 장착할 수 있도록 구성되어 있으며 블루투스 시리얼 모듈 인터페이스를 지원하였습니다.
8가지 특징
- ATmega128 MCU 58핀 모듈형 인터페이스 (2열 x 29핀, 2.54mm 핀헤더 타입)
- 프로그램(ISP) 다운로더 내장 (MCU 모듈 국내 최초)
- 53개의 IO 포트 전체에 대한 외부 2.54mm 핀헤더 제공 (브레드보드 장착 편리)
- USB 케이블 하나로 전원과 ISP, UART(RS232C) 케이블의 3가지 겸용
- 3.3V ~ 5V의 외부 전원 선택으로 5V 이하(3.3V 등) I/O 신호 인터페이스 가능
- ATmega128 퓨즈비트에 대한 쓰기 금지로 안정성 증대
- 16Mhz 클록 및 리셋 스위치 내장
- 무선 모듈(Zigbee, Bluetooth) 인터페이스 지원.
기능 및 규격
| 항목 | 내용 |
| MCU | AVR 마이크로콘트롤러, ATmega128A-AU, 16Mhz |
| ISP | ISP 다운로더 내장, USB-mini 커넥터 |
| UART(RS232C) | USB-to-Serial(RS232C) 변환기 내장, CP2102 |
| 인터페이스 | 2 x 29 (58핀) 2.54mm 핀헤더, 53개 GPIO 핀 전체 지원 |
| 무선 모듈 지원 | 블루투스 시리얼 모듈(JMOD-BT-1) 연결용 8핀 커넥터 지원 |
| 전원 | +5V(USB-mini 커넥터로 공급) 또는 3.3V ~ 5V 외부 전원(VEXT) |
| 크기 | 274 mm X 762 mm (가로 X 세로) |
제품 구성품
- JMOD-128-1 기본 모듈 : 1개
- USB-mini-to-USB-A 케이블(1 m) : 1개
- JMOD-128-1 ATmega128 모듈 사용자 설명서 : 1부
- 회로도, CP2102 드라이버 (구매사이트 다운로드)

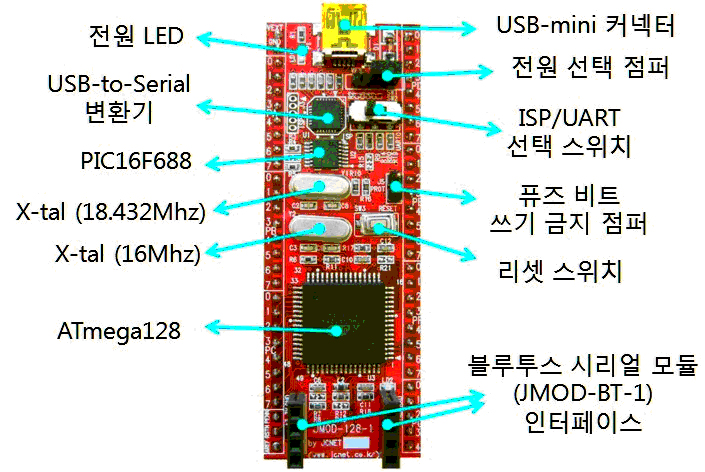

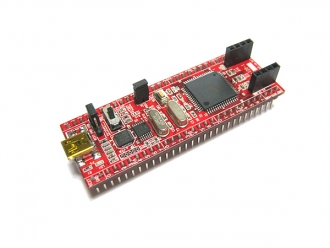

제품 외관 및 구성도

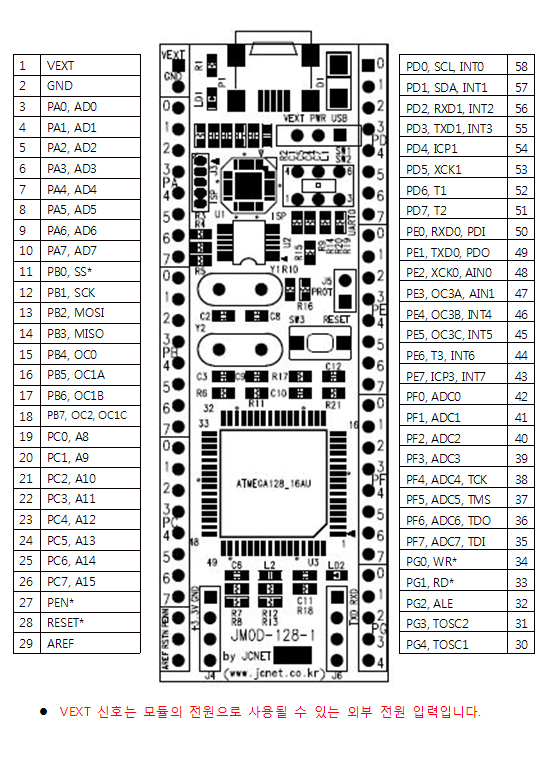

핀 기능 및 배치도
커넥터와 스위치
| 이름 | 기능 |
| USB-mini 커넥터 | JMOD-128-1과 PC와의 연결 커넥터 (전원, 다운로드, 시리얼) |
| 전원 선택 점퍼 | 오른쪽(USB)으로 위치 시 USB에서 전원(+5V)이 공급되며, 왼쪽(VEXT)으로 위치 시, VEXT핀(왼쪽 맨 위)으로부터 전원이 공급됨 |
|
ISP/UART 선택 스위치 |
ATmega128 프로그램 퓨징 시에는 반드시, 왼쪽(ISP)으로 위치시켜야 하며, 프로그램 후 USB를 시리얼(UART0) 포트 용도로 사용하기 위하여는 오른쪽(UART0)로 위치시켜 함 |
|
퓨즈 비트 쓰기 보호 점퍼 |
이 점퍼가 연결되어 있지 않으면 AVR Studio4 상에서 ATmega 128 퓨즈비트에 대한 쓰기가 금지되며, 퓨즈비트에 대한 쓰기가 가능하도록 하려면 이 점퍼를 연결하여야만 됨 |
| 리셋 스위치 | 누를 시, 리셋 신호를 발생시켜 ATmega128를 초기화 함 |
| 블루투스 시리얼 모듈 인터페이스 커넥터 | 블루투스 시리얼 모듈 장착용 커넥터 (JMOD-BT-1은 바로 장착 가능) |
외부 전원(VEXT) 이용 시 사용 절차
외부전원(VEXT) 핀을 통하여 외부에서 JMOD-128-1 모듈에 전원을 인가하여 사용하는 경우, 공급되는 전원이 4.5V 이하이면 아래의 과정을 거쳐 사용하여야 합니다.
- 전원선택 스위치를 USB로 위치시킴
- 퓨즈비트 쓰기 금지 점퍼를 연결
- USB-mini 커넥터를 통하여 전원 인가
- ATmega128의 내부 클록을 8Mhz 이하로 선택하여 퓨징
- 전원선택 스위치를 외부전원(VEXT)으로 위치시킴
- VEXT 핀을 통하여 전원 인가 후 사용

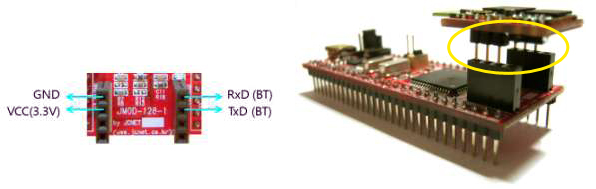

JMOD-128-1의 블루투스 시리얼 모듈(JMOD-BT-1) 연결
소프트웨어 개발 환경
- 제품에 동봉된 “JMOD-128-1 ATmega128 기본 모듈 사용자 설명서” 참조
제품 관련 사진

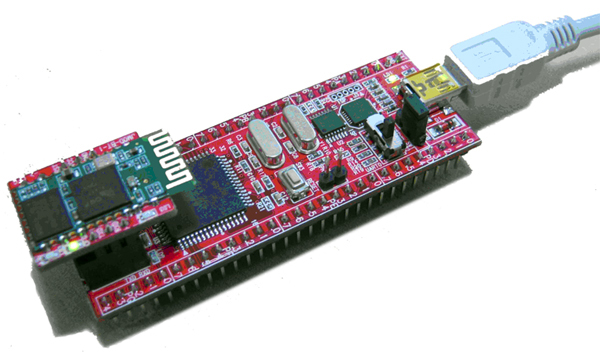

- 블루투스 시리얼 모듈(JMOD-BT-1)을 장착한 예

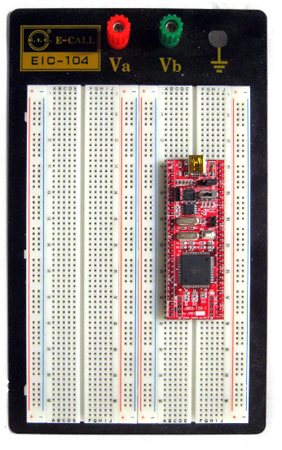

- 브레드보드에 JMOD-128-1 을 장착한 예
참조용 파일 (홈페이지 자료실 다운로드 가능)
- JMOD-128-1 사용자 설명서
- JMOD-128-1 회로도
- JMOD-128-1 USB 드라이버
A/S 및 문의처
-
JMOD-128-1의 A/S, 구매, 반품, 영업, 간단한 기술 및 기타 문의
- 주소 : 대전시 서구 둔산대로 117번길 66 (만년동 골드타워) 526호
- 전화 : 042-486-0761
- 팩스 : 042-486-0763
- 이메일 : ssshin@jcnet.co.kr
-
JMOD-128-1의 하드웨어, 소프트웨어, 개발환경 등 순수하게 기술과 관련된 문의
- 임베디드홀릭(http://cafe.naver.com/lazydigital) 카페 (자유롭게 질문 가능)
