JTOOL-XLOAD-1
무선 AVR ISP 다운로더 및 무선 아두이노 업로더
이제부터는 프로그램 다운로드/업로드도 무선으로 한다!!!
JTOOL-XLOAD-1 소개
JTOOL-XLOAD-1은 제이씨넷이 HC-05 블루투스 시리얼 모듈을 기반으로 개발한 '무선 AVR ISP 다운로더' 및 '무선 아두이노 업로더'입니다. JTOOL-XLOAD-1을 이용하면 무선으로 AVRISP/STK500 인터페이스를 제공하는 모든 제품에 대한 ISP 방식의 프로그램 다운로드가 가능하며, 무선으로 아두이노에 대한 프로그램 업로드도 가능합니다. JTOOL-XLOAD-1은 다운로드/업로드 작업이 무선(블루투스)으로 이루어지므로 매우 간편하며, 특히, 손이 닿지 않는 곳에 위치한 타겟, 움직이는 타겟, 자주 프로그램이 바뀌는 타겟 등에 장착하여 사용하는 경우에는 더욱 진가를 발휘할 수 있는 획기적인 제품입니다.
JTOOL-XLOAD-1 7대 특징
- 무선 AVRISP 다운로드 기능 내장 (블루투스 프로토콜 이용)
- 무선 아두이노 업로드 기능 내장 (블루투스 프로토콜 이용)
- 블루투스시리얼 모듈 기능 내장
- JMOD-128-1 및 JARDUINO-UNO-1 등에 장착시 커넥터와 호환 가능
- 장착하기 편리한 핀헤더 타입
- 엄지손가락 크기의 깜찍한 크기
- 부담없는 가격
JTOOL-XLOAD-1 규격
| 항목 | 내용 |
| 블루투스 시리얼 모듈 | HC-05, 블루투스 2.0, 유효거리 10m 이내 |
| 타겟전원 | 3.0V ~ 5.5V |
| 인터페이스 |
ISP : 2.54mm 핀헤더 1열 6핀 시리얼(아두이노) : 2.54mm 핀헤더 2×3 열 |
| 무선 ISP 다운로드 가능 MCU |
AVRISP/STK500 인터페이스를 제공하는 모든 MCU |
|
무선 아두이노 업로드 사용 가능 아두이노 |
아두이노 UNO, NANO 등 대부분의 아두이노 (세부 모듈은 따로 정리) |
| 크기 |
31.8 mm X 17.8 mm X 6.0 mm (가로 X 세로 X 높이) |
JTOOL-XLOAD-1 핀 배치, 외관 및 구성
참조용 파일 (홈페이지 자료실 다운로드 가능)
- JTOOL-XLOAD-1 사용자 설명서
- 무선 아두이노 업로드 시 필요한 설치 파일 : rxtxSerial.dll
- 무선 아두이노 업로드 시 필요한 설치 파일 : avrdude.exe'

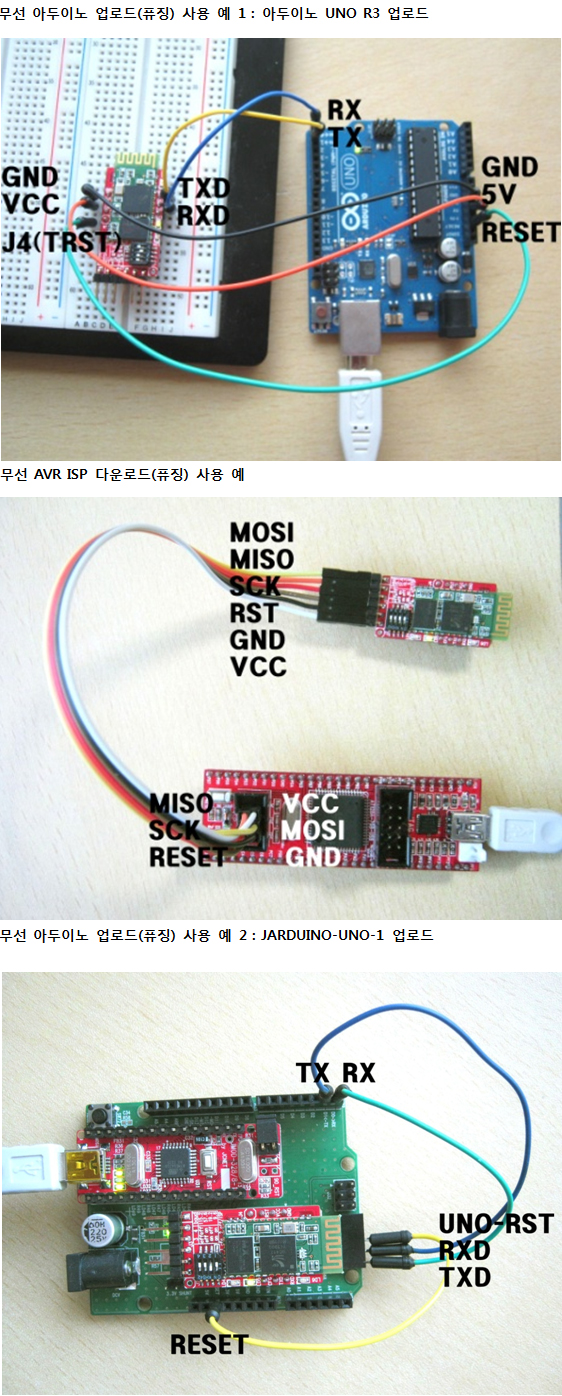

사용 예
무선 업로드 사용 가능 아두이노
-
[115200 Baudrate]
Arduino Uno
Arduino Mega 2560 or Mega ADK
Arduino Mini w/ ATmega328
Arduino Ethernet
-
[57600 Baudrate]
Arduino Duemilanove w/ ATmega328
Arduino Nano w/ ATmega328
Arduino Mega (ATmega1280)
Arduino Fio
LilyPad Arduino w/ ATmega328
Arduino Pro or Pro Mini (5V, 16 MHz) w/ ATmega328
Arduino Pro or Pro Mini (3.3V, 8 MHz) w/ ATmega328
-
[19200 Baudrate]
Arduino Diecimila or Duemilanove w/ ATmega168
Arduino Nano w/ ATmega168
Arduino Mini w/ ATmega168
Arduino BT w/ ATmega328
Arduino BT w/ ATmega168
LilyPad Arduino w/ ATmega168
Arduino Pro or Pro Mini (5V, 16 MHz) w/ ATmega168
Arduino Pro or Pro Mini (3.3V, 8 MHz) w/ ATmega168
Arduino NG or older w/ ATmega168
Arduino NG or older w/ ATmega8
A/S 및 문의처
-
JMOD-128-1의 A/S, 구매, 반품, 영업, 간단한 기술 및 기타 문의
- 주소 : 대전시 서구 둔산대로 117번길 66 (만년동 골드타워) 526호
- 전화 : 042-486-0761
- 팩스 : 042-486-0763
- 이메일 : ssshin@jcnet.co.kr
-
JMOD-128-1의 하드웨어, 소프트웨어, 개발환경 등 순수하게 기술과 관련된 문의
- 임베디드홀릭(http://cafe.naver.com/lazydigital) 카페 (자유롭게 질문 가능)
판매 가격 및 판매처 안내
소비자 가격 : 30,000원
판매처 : 엘레파츠 : http://www.eleparts.co.kr/
디바이스마트 : http://www.devicemart.co.kr/
IC뱅큐 : http://www.icbanq.com/
